PCB工藝全解析:SMT貼片與PCBA制造的核心技術與質控要點

在電子制造領域,PCB(印刷電路板)是所有電子設備的核心載體,而PCB工藝的精密程度直接決定了PCBA(印刷電路板組裝)成品的性能、可靠性與使用壽命。作為專注SMT貼片/PCBA加工的技術型企業,1943科技深耕PCB工藝多年,我們將從核心流程、關鍵技術、質控標準三大維度,拆解PCB工藝的核心邏輯,助力行業客戶精準把握制造關鍵。

一、PCB工藝的核心構成:從基材到成品的全流程

PCB工藝是一套系統化工程,涵蓋從原材料處理到成品檢測的完整鏈路,每個環節的精度控制都直接影響最終產品質量。

1.基材預處理與設計審核

基材選用需符合IPC標準,重點關注耐熱性、尺寸穩定性和介電常數等關鍵指標,確保適配后續加工流程。在正式生產前,需通過電氣規則檢查(ERC)和設計規則檢查(DRC),排查電路原理圖中的短路、開路等問題,優化焊盤布局與零件方向,從源頭規避設計缺陷。同時對裸板進行去毛刺、清潔處理,保證焊盤平整度,為后續工藝打下基礎。

2.核心制程:從線路制作到表面處理

  • 內層線路制作:通過高精度曝光、蝕刻工藝,將電路圖案轉移至基材,嚴格控制線寬/線距精度,滿足高密度組裝需求。
  • 壓合工藝:精準控制溫度、壓力和時間參數,確保多層基材粘合牢固,無氣泡、分層現象,保障板材結構穩定性。
  • 鉆孔與孔壁處理:采用高精度鉆孔設備,控制鉆孔深度與位置精度,避免孔壁粗糙或偏斜;通過化學沉銅、電鍍等工藝,提升孔壁導電性與連接可靠性。
  • 阻焊與絲?。壕鶆蛲扛沧韬竸?,保護線路免受環境侵蝕,同時通過絲印標注元件標識,便于后續組裝與維護。
  • 表面處理:根據使用場景選擇合適的表面處理工藝,提升焊盤抗氧化能力與焊接兼容性,延長PCB使用壽命。

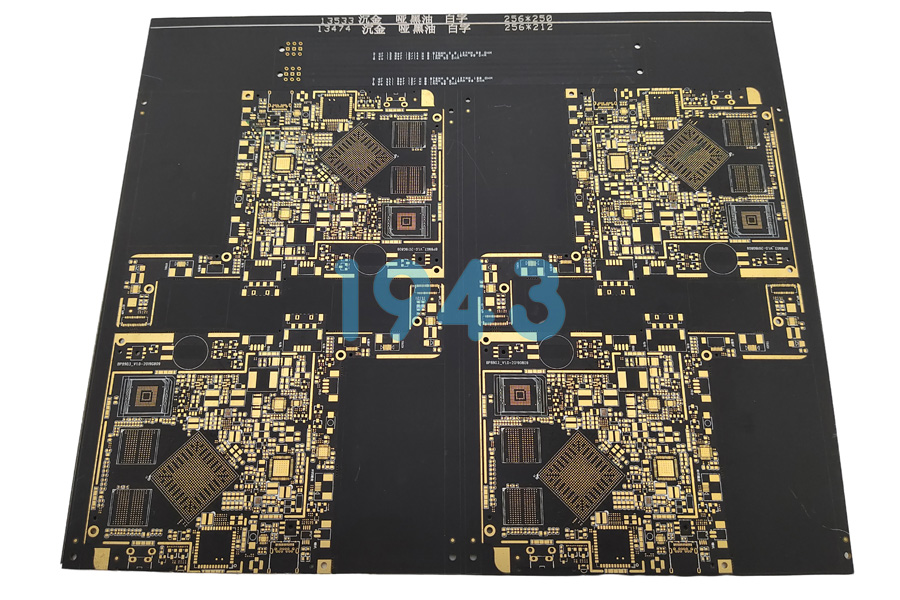

PCB

3.SMT貼片與焊接:PCB到PCBA的關鍵轉化

SMT貼片是PCB工藝與PCBA組裝的核心銜接環節,其流程精度直接決定電氣連接可靠性。

  • 焊膏印刷:按照IPC-7525標準設計模板,通過絲印機將焊膏均勻涂覆于焊盤,控制印刷厚度與脫模率,焊膏需在2℃-8℃低溫保存,使用前室溫回溫4小時以保證流動性。
  • 元件貼裝:利用貼片機視覺識別系統,實現±30μm級精準貼裝,確保元器件與焊盤對位誤差不超過焊盤寬度的10%,適配0201等微型元件的高密度組裝需求。
  • 回流焊接:通過12溫區回流焊爐實現梯度加熱,精準控制預熱、保溫、回流、冷卻各階段參數,峰值溫度通??刂圃?45±5℃,液相線以上時間保持60-90秒,避免虛焊或元件熱損傷。

4.成品檢測與追溯

采用多維度檢測體系保障產品質量:通過SPI(錫膏印刷檢測)排查印刷缺陷,AOI(自動光學檢測)識別貼裝偏移、橋接等問題,X-RAY檢測深入排查隱蔽焊點質量。所有產品需通過在線測試(ICT)或飛針測試,確保電氣性能達標。同時通過MES系統記錄物料批次、設備參數、檢測數據,實現全生命周期追溯。

PCBA

二、PCB工藝的關鍵技術亮點:支撐高密度、高可靠性需求

隨著電子產品向小型化、高性能化發展,PCB工藝不斷迭代升級,核心技術亮點集中在以下方面。

1.高密度互連技術

通過mSAP/SAP工藝將線寬/線距推向10微米以下,結合激光鉆孔、背鉆等工藝,實現多層PCB的高密度互連,在有限板面上集成更多功能元件,滿足電子產品小型化需求。相比傳統工藝,高密度互連技術可使PCB體積縮小40%-60%,重量減輕60%-80%,同時提升信號傳輸效率。

2.自動化與智能化管控

全流程引入自動化設備,從貼片機的高速精準貼裝(每小時可達數萬點)到檢測環節的自動化識別,大幅提升生產效率與一致性。通過智能化系統實時監控各環節參數,及時調整工藝偏差,降低人為失誤影響,使焊點缺陷率控制在極低水平。

3.環保型工藝升級

采用免清洗流程替代傳統清洗工藝,避免廢水與有機溶劑對環境的污染,同時減少PCBA在移動與清洗過程中的損傷。免洗助焊劑已通過多項國際安全測試,化學性質穩定無腐蝕性,殘留量可控,既保障產品外觀與電氣性能,又降低生產與環保成本。

PCB

三、PCB工藝質量控制:1943科技的全維度保障體系

優質的PCB工藝離不開完善的質控體系,1943科技從人員、設備、環境、流程四大維度構建全方位質控網絡。

1.嚴格的來料管控

所有原材料入庫前需經過外觀、尺寸、電氣性能等多維度檢驗,BGA等敏感元件需在120℃下烘烤8-12小時去除水汽,避免焊接時發生氧化或失效,從源頭保障工藝穩定性。

2.設備與環境保障

定期對生產設備進行維護校準,確保貼片機、回流焊爐、檢測設備等處于最佳運行狀態;生產車間嚴格控制溫濕度(溫度25℃±3、濕度50%±20),配備防靜電設施,操作人員全程佩戴靜電環、穿防靜電服,避免靜電與環境因素對產品造成損害。

3.全流程質檢與持續改進

在生產各關鍵節點設置質量控制點,實現來料檢驗、過程檢驗、成品檢驗的全覆蓋。對檢測發現的問題進行根源分析,優化工藝參數與操作規范,形成閉環改進機制,確保產品良率穩定在99.5%以上。

4.專業團隊支撐

定期對技術人員進行技能培訓與質量意識教育,提升專業操作水平與問題處置能力,構建全員參與的質量文化,確保每一道工藝都能得到精準執行。

歡迎聯系我們

四、PCB工藝的應用價值與發展趨勢

PCB工藝的不斷升級,為電子產品的高密度、小型化、高可靠性發展提供了核心支撐。其應用已滲透到各類電子設備制造中,憑借高組裝密度、高可靠性、高頻特性好等優勢,成為現代電子制造的基礎工藝。

隨著AI、高速通信等技術的發展,PCB工藝將向更精密、更高效、更環保的方向迭代,線寬/線距將進一步縮小,埋嵌式等新型工藝將逐步普及,對工藝精度與質控水平的要求也將持續提升。1943科技將持續深耕PCB與SMT貼片核心技術,以標準化工藝、精準化控制、全方位服務,為客戶提供高品質PCBA加工解決方案。

如果您需要進一步了解PCB工藝選型、SMT貼片加工報價或定制化解決方案,歡迎隨時聯系1943科技,我們將為您提供專業的技術支持與服務。
